產品概述
新時達ME800系列變頻器廣泛應用于橡膠、石化、電力、鋼鐵、化工、冶金、煤礦、暖通、造紙、糖業、焦化、水泥建材、市政水務等工業領域，幫助用戶顯著提高生產率、提升能源利用效率和降低運行成本。
特點與優勢
1. 電網的優質負載。AS800高壓變頻器的輸入側裝有移相整流變壓器，實現多脈沖整流，輸入側的低次諧波相互抵消，總體諧波滿足嚴格的 IEEE 519 2014電流諧波失真要求，輸入電流諧波<5%,無需安裝諧波治理裝置。輸入功率因素0.95以上（20%以上負載），無需功率因素補償。下圖為輸入側電流諧波圖。
2. 電機的優質驅動。AS800高壓變頻器輸出電壓是由功率單元串聯疊加形成的多電平輸出，輸出波形近似正弦波，直接輸出距離可達2000米。輸出的du/dt小于 1000V/us，電機不需要附加絕緣，老設備也可以變頻改造。下圖為輸出側電壓波形圖及輸出側電流波形圖。

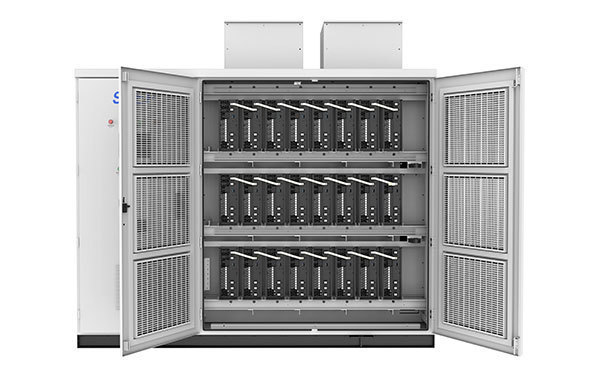

3. 一體化結構設計（10kV 2500kW以內）。將移相整流變壓器，功率單元，控制柜，散熱風機等設計到單個柜體結構中，實現了整體運輸，整體安裝，現場不需要并柜，不需要連接柜間電纜，不需要安裝風機，調試方便很多，且整機的占地空間小，可以單面維護。下圖為一體化變頻器結構設計圖。
4. 高可靠性設計。15年以上的設計經驗積累，整機設計壽命高達20年。器件嚴格選型，使用風筒散熱移相整流變壓器，使用高壽命電容（5000h，105℃），使用耐高溫散熱風機(60℃)。下圖為風筒散熱移相整流變壓器圖。
5. 友好的人機界面?？梢圆榭催\(yùn)行數據，I/O狀態，單元狀態，故障記錄，事件記錄等。下圖為狀態監控界面圖。
6. 先進的控制算法。AS800高壓變頻器可以支持VF控制，GVC控制，開環矢量控制，閉環矢量控制，轉矩控制。可以適用于異步高壓電機，永磁同步高壓電機，他勵同步高壓電機等各種電機，可以實現多機同步控制（皮帶機應用）。下圖為永磁同步高壓電機圖。
7. 高低電壓穿越能力。瞬時低壓穿越，在低至20%以上的額定電壓跌落，0.5s內電壓恢復，AS800高壓變頻器不報故障，不停機，電壓恢復以后可以正常運行。瞬時高壓穿越，在高至130%以內的額定電壓抬升，0.5s內電壓恢復，AS800高壓變頻器不報故障，不停機，電壓恢復以后可以正常運行。滿足半導體行業SEMI F47的電壓瞬降不停機要求。下圖為低電壓穿越測試記錄圖。
8. 功率單元旁路（選配）。采用接觸器作為旁路器件，故障單元旁路以后，AS800高壓變頻器可以降額繼續運行。采用線電壓自均衡控制，單元旁路以后整機的輸出三相線電壓保持平衡，不會對電機產生不利影響。單元旁路功能可以提高整機運行的可靠性。下圖為單元旁路過程圖。
9. 飛車啟動。對于風機、轉動慣量大的負載、頻繁啟停操作等場合，即使電機處于旋轉狀態，只要生產工藝允許，您只需要發出啟動指令，變頻器200ms即可實現電機快速飛車啟動。AS800高壓變頻器采用獨特的轉速識別技術配合變頻器輸出相位檢測技術快速追蹤電機旋轉壓頻曲線，并快速提升運轉頻率到設定速度。下圖為飛車啟動過程中的電流變化圖。
10. 虛擬示波器。ME800支撐虛擬示波器功能，通過專業軟件連接，可以通過選擇對信號類型，幅值，時間軸的設置，觀察到電壓，電流，功率等各種信號的實時波形。波形的觀察有利于深入了解變頻器的運行狀態，也有助于在出現異常時及時從波形的細節上找出原因。下圖為虛擬示波器界面圖。
11. 控制方式靈活，控制供電可靠。AS800高壓變頻器支撐觸摸屏控制，端子硬接線控制（頻率給定信號具備模擬量斷線保護），通訊控制，可以實現三地控制。通訊控制標準配置Modbus-RTU通訊，可以選配：Profibus-DP、Profinet，Ethernet/IP，TCP/IP等通訊方式?？刂齐娫淳邆潆p電源切換能力，實現兩路電源供電，一用一備，無縫切換。
